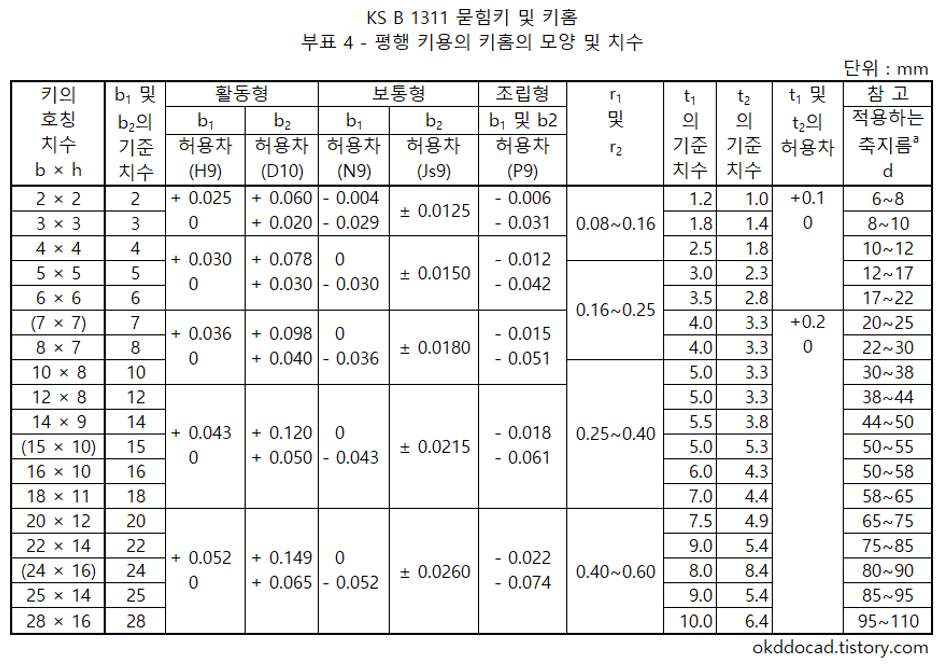

[KS B 1311] 부표 4 - 평행 키용의 키홈의 모양 및 치수

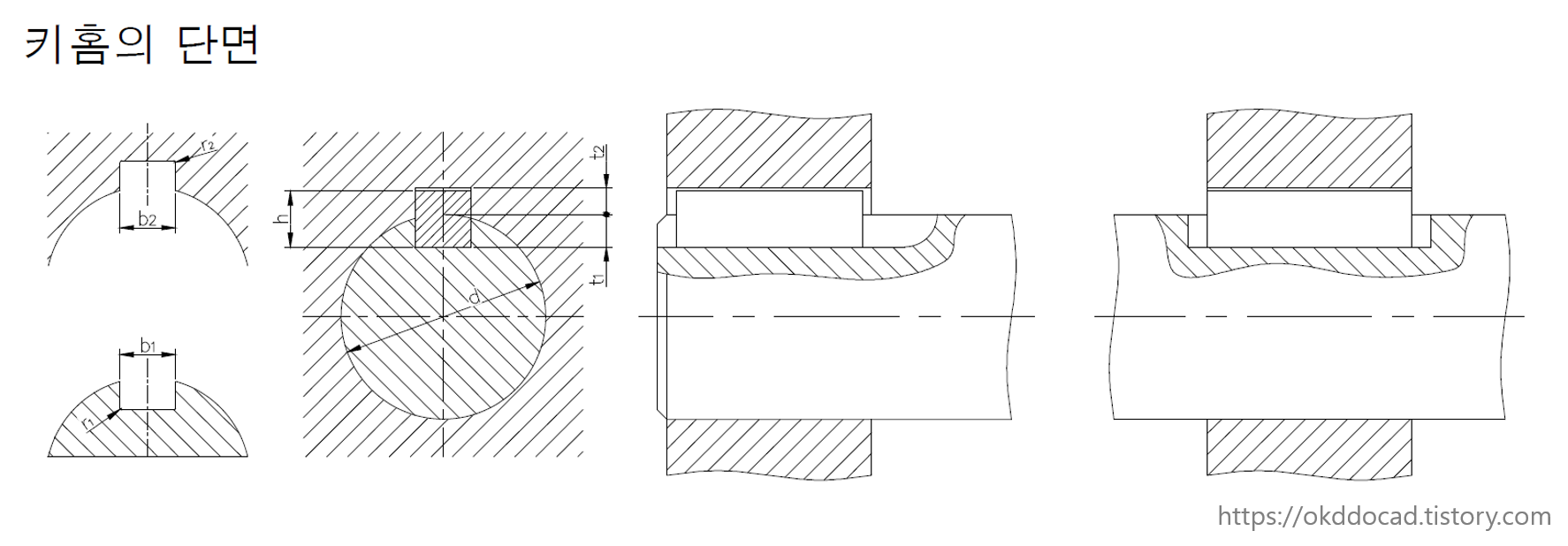

기계분야 국가기술자격 실기시험에서 축, 기어, 풀리 등 부품의 키홈 작업 시 참고해야 할 규격입니다. 평행 키 적용 시 축의 키홈 깊이(t1)와 너비(b1), 기어 혹은 풀리의 키홈 깊이(t2)와 너비(b2) 등이 포함되어 있습니다.

실제 규격과 다른 부분이 있을 시, 댓글로 달아주시면 반영하도록 하겠습니다. 이 규격을 이용한 적용 방법은 아래 KS 규격 적용 카테고리의 포스팅을 참고하시기 바랍니다.

오늘은 규격품 중 키(Key)의 적용 방법에 대해 포스팅하겠습니다. 관련 규격 - KS B 1311 : 묻힘키 및 키홈 - KS B 1312 : 반달키 및 키홈 (폐지) 0. 개요 키는 축에 풀리, 기어 등의 회전체를 고정할 때 쓰이는..

okddocad.tistory.com
